Ворота из металлопрофиля своими руками

Пример ворот из металлопрофиля

Пример ворот из металлопрофиля

Ворота заборы из металлопрофиля все чаще встречаются для обустройства участков. И на это есть свои причины. Это довольно практичный материал и он широко применяется в строительстве и отделке домов. Всегда можно найти в инете видео и фото таких. конструкций. Подобрать нужную конфигурацию и всю работу сделать своими руками, что удешевит строение.

Достоинства и недостатки металлопрофиля

Такой материал доступен в розничной торговле и имеет множество достоинств. И благодаря этому выполняют и ворота с металлопрофиля и заборы, применяют для изготовления крыш. Давайте для начала взвесим все за и против данного изделия.

Достоинства

Данный материал имеет массу достоинств, которые сложно переоценить.

  • Это достаточно прочный материал, в конструкции которого предусмотрены ребра жесткости па поверхности каждого листа. Хорошо противостоит внешним воздействиям. Не восприимчив к перепадам температур;
  • Не высокая цена, это тоже большой плюс. Отсутствие рисунка на плоскости, делает удобным для монтажа и снижает расходы;
  • Простота изготовления. Для проведения работ потребуется инструмент, который есть практически в любом хозяйстве;
  • Хорошая защита от воздействия внешней среды;
  • В продаже всегда есть материалы различных цветов и оттенков, что позволяет составить нужную композицию;
  • Долговечность материала, который будет служить на протяжении многих лет. Производители дают гарантию порядка 20-ти лет, это зависит от толщины материала. Хотя тонкие элементы покрыты прекрасной защитой;
  • Есть возможность делать изделия с ковкой, которая придаст оригинальность конструкции.

Недостатки

Как и любой материал наряду с достоинствами имеются и свои недостатки, которые следует знать, прежде, чем сделать свой выбор.

  • При механическом воздействии и повреждении наружного слоя, может развиваться коррозия;
  • При соединении шов требуется выполнять достаточно герметично, иначе будет подтекать вода;

Монтаж ворот из металлопрофиля

Ворота распашные из металлопрофиля, это достаточно распространенная конструкция. О ней и пойдет речь. Ниже будет приведена инструкция для изготовления. Для начала следует продумать внешний вид конструкции и отразить это на чертеже.

Определиться с арнаментом из декоративных элементов или элементов ковки. В чертежах своих вы в последствии разберетесь легко и это вам позволит правильно рассчитать объем закупаемого материала, который следует приобрести до начала ведения работ.

Пример установи ворот

Пример установи ворот

Инструменты и материалы

Определитесь с местом монтажа и правильно рассчитайте количество материала и нужного инструмента. Вам понадобится следующее:

  • Металлопрофиль, количество которого определите согласно чертежа. Не следует брать материал в притык, всегда будут отходы, которые тоже следует учитывать.

Внимание: При определении объема закупок, всегда учитывайте длину и ширину материала. Который бывает различен по ширине волны. Прибавляйте и стыки, где будут соединения, здесь потребуется крепление в нахлест. Но лучше, конечно делать работу из цельного листа.

  • Для столбиков потребуется металлическая труба или профиль, диаметр сечения этих элементов не должен быть менее 100 мм. Определяя длину иатериала, к высоте конструкции прибавьте один метр, который будет бетонироваться в земле и 10-ть см, это будет зазор между воротами и землей, который позволит беспрепятственно пользоваться конструкцией в зимнее время;
  • Просчитайте материал для изготовления каркаса, который можно сделать из профильной трубы или уголка. Такой же материал приобретите для изготовления ребер жесткости и не забудьте его учесть в закупке;
  • Для изготовления каркаса ворот, потребуется взять уголок или профильную трубу. Второй вариант практичнее первого, имеет меньший вес и обладает хорошей прочностью. Для каркаса его сечение должно быть не менее 25-ти мм. Если у вас большая конструкция, тогда потребуется взять элементы прочнее, ведь каркас должен быт достаточно жестким и не допускать провисаний;
  • Для обработки металлических поверхностей потребуется закупить антикоррозийную жидкость или бензин;
  • Краска и грунтовка;
  • Замок и завесы.

Теперь перечислим нужный инструмент:

  • Надо будет капроновая нить;
  • Отвес;
  • Полуавтомат или электросварка;
  • Кувалда или ручной бур понадобятся для установки столбиков;
  • Болгарка;
  • Ножницы по металлу.

Устанавливаем столбы

Створки ворот будут крепиться к столбам. Их требуется установить достаточно жестко. При этом учитывайте габариты конструкции, при их увеличении увеличивается и вес элементов. Для избежания этого, можете взять более мощный материал и предусмотреть крепление на три завеса. Это тоже сделает конструкцию надежнее.

  • В выбранном месте делаем разметку и устанавливаем столбы. Для этого сначала копаем ямы с глубиной не менее одного метра и с диаметром, больше сечения трубы на 10-ть см;
  • Делаем обрезку материала в нужный размер при помощи болгарки и отрезного круга;
  • Обезжириваем поверхность будущих стоек бензином или антикоррозийной жидкостью. Даем высохнуть и после этого вытираем образовавшийся белый налет ветошью;
  • Устанавливаем столбы и засыпаем яму щебнем, для этого можно использовать все ненужные камни с участка. После этого тщательно трамбуем. При  этом при помощи отвеса выставляем столбы идеально вертикально;

Внимание: При установке столбов уделите особое внимание перпендикулярности установки. Если этого не сделать и провести заливку бетоном, может быть нарушена вся геометрия конструкции, которую в последствии невозможно будет исправить.

  • Делаем раствор из цемента и песка. При применении цемента М300, делаем соотношение 1:3. Сухие смеси перемешиваем до полной однородности массы и постепенно добавляем воду. Доводим раствор до жидкого состояния, он должен заполнить все полости между камнями. Делаем заливку столбов приготовленной смесью;
  • Ждем полного высыхания примерно в течении суток.

Делаем кирпичные столбы

Некоторым строения намного лучше подойдут кирпичные столбы, которые усилят конструкцию и просто лучше смотрятся. В этом случае столбы из металла следует обложить кирпичом, однако его толщину следует участь еще на стадии разметки.

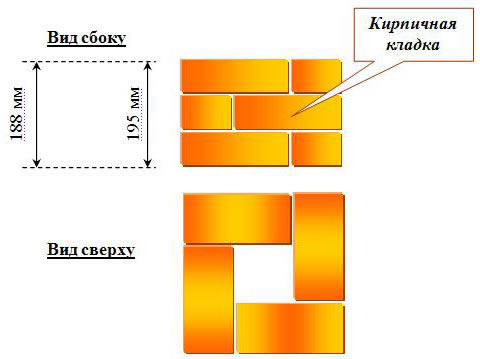

Схема обкладки столба кирпичом

Схема обкладки столба кирпичом

Внимание: При подготовке к работе и составлении чертежа, не забывайте прибавить к диаметру трубы еще и ширину материала. Также потребуется закупить и лицевой кирпич для изготовления такой конструкции.

  • Делая раствор для кладки, применяем соотношение, как написано раньше. Только при добавлении воды доводим смесь не до жидкого состояния, а до густоты сметаны. Песок лучше применить горный;
  • Берем кельму и делаем кладку. Толщина шва должна составлять порядка одного см. Каждый последующий ряд порядовки должен перекрывать шов предыдущего, это даст требуемую жесткость изделию;

Пример изготовления столбов с закладными для крепежа створок

Пример изготовления столбов с закладными для крепежа створок

Внимание: При кладке не забывайте в местах крепления завесов вложить закладные, толщина которых не должна быть менее 5-ти мм. Закладная сначала приваривается к столбу при помощи сварки и после этого закрывается порядовкой.

  • Делая кладку проверяем параллельность относительно земли при помощи строительного уровня. Отвесом проверяем правильность кладки углов;
  • Порядовку делаем до верхней части столбов. Даем просохнуть, но не полностью. Делаем расшивку швов;
  • Сверху можно установить декоративные или из металла колпаки. Которые придадут эстетичности сооружению и помогут отводу воды в дождливую погоду.

Делаем створки

Техника изготовления створок не зависит от выбранного материала (уголок, профиль). Она примерно одинакова. У нас должна быть жесткая конструкция, которая будет держать на себе элементы отделки и выдержит непогоду.

Так же нам потребуется идеально выполнить геометрическую форму сооружения. Если этого не сделать, тогда вся работа может уйти на смарку, конструкция не будет правильно работать.

Подготавливаем место

Правильность подготовки места ведения работ во многом отразится на качестве изделия. Поэтому отнеситесь серьезно к этой работе. Хорошо, если вы имеете сварочный стол, но если его нет, придется его сделать. Это не сложно.

Пример сварочного места

Пример сварочного места

  • Выбираем ровную площадку, с габаритами более изделия на один метр   минимум;
  • Берем швеллер и раскладываем его на участке. Размер должен быть меньше от изделия на 10-ть см. При укладке применяем уровень и нить. У нас должна получится идеальная плоскость, которая параллельна земле. Если этого не сделать, тогда у нас получится не правильная геометрическая форма створок или выйдет пропеллер. Этого допустить нельзя, так как исправить это будет просто невозможно.

Делаем каркас

Когда правильно подобранно и оборудовано место для проведения работ, можно приступать и к изготовлению створок.

  • При  помощи болгарки обрезаем профиль согласно размеров, которые указаны в чертеже. Снимаем при помощи болгарки и зачистного круга заусенцы;
  • Делаем раскладку деталей на место проведения работ и прихватываем стыки при помощи сварки;

Внимание: Места сварки именно прихватываем. После этого меряем диагональ. Она должна быть идеальна. И проверяем это сначала угольником, а потом капроновой нитью.

Погрешности устраняем при помощи молотка. И только после этого делаем окончательную сварку. Перед окончательной сваркой прижмите профиль к швеллеру струбцинами. Во время ведения сварочных работ элементы может повести, струбцины предотвратят это.

  • Делаем зачистку наплывов от сварки, для этого применяем болгарку с зачистным кругом;
  • После выполнения рамы каркаса следует вмонтировать распорки. Которые придадут дополнительную жесткость воротам. Для этого обрезаем профиль, согласно ширины рамы и привариваем его. Распорки крепятся примерно через 50см. Это вы определите согласно габаритов выбранной конструкции;
  • Если вы решили сделать и калитку в воротах, тогда требуется сейчас сделать и раму для ее установки. Для этого в раме створки привариваете два профиля нужного размере и делаете раму для установки калитки;
  • Не забывайте проверять диагональ конструкции;
  • Теперь примеряем замок и задвижки. Делаем нужные отверстия, после крепления металлопрофиля, это сделать будет гораздо сложнее. Если конструкцией предусмотрена установка автоматики для ворот, сейчас следует провести и установку регелей и рычагов, которые будут открывать ворота. Установка этих элементов производится согласно инструкции, которая прилагается к элементам. Сделайте эту работу до крепежа облицовки;
  • Делаем зачистку наплывов от сварки и обрабатываем металл антикором. После высыхания протираем ветошью;
  • Обрабатываем грунтом поверхности из металла. Даем высохнуть. Красим.

Установка металлопрофиля

Эту работу следует выполнять в рукавицах. Листы по краю могут быт достаточно острые и можно повредить руки.

  • Делаем обрезку листов согласно нужного размера и после этого обязательно снимаем заусенцы;
  • Кладем лист на створку и делаем отверстия для крепежа. Если выполняется работа не с цельного листа, тогда материал следует ложить не в стык, а в нахлест;
  • Делаем крепление при помощи саморезов. Некоторые делают эту работу и применяют заклепки. Не стоит этого делать. Заклепка в процессе времени просто срезается;
  • Привариваем завесы в нужных местах. Применяете специальные завесы, которые предназначены для этого. Лучше выбрать конструкцию элементов с подшипником. Они обеспечат плавность хода и продлят срок эксплуатации всей конструкции;
  • Поднимаем ворота, прикладываем к завесам и привариваем.

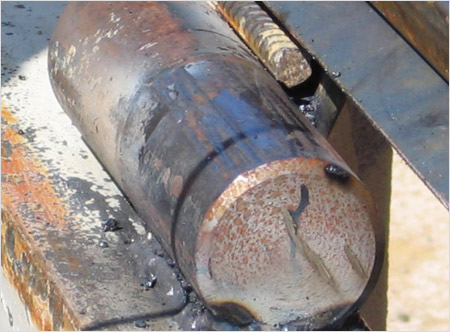

Выполнение крепления завеса. Не приваривайте элемент в плотную к створке.

Выполнение крепления завеса. Не приваривайте элемент в плотную к створке.

Внимание: При навешивании створок не забывайте предусмотреть зазор между воротами и поверхностью земли, он должен составлять порядка 10-ти см. Это даст свободное движение элементов в зимнее время.

Мы рассказали, как сделать ворота из металлопрофиля. По такому же принципу делаются и гаражные ворота. Только в этом случае потребуется сделать раму для проведения монтажа и правильно ее закрепить в проеме.

Об этом вы можете детально прочитать на страницах сайта. Тщательно проверяйте размеры перед окончательной сваркой и конструкция будет служить вам долгие годы.
