Труба ПВХ для электропроводки и другие способы «трубной доставки» электричества

При обустройстве скрытой проводки чаще всего востребована труба ПВХ для электропроводки, однако значительный ассортимент надежной защиты токоведущих элементов требует их подробного обзора.

Почему для электропроводки истина в трубе?

Первоначально распределение электричества по жилым и производственным помещениям, по объектам социальной и транспортной инфраструктуры осуществлялось в открытом виде. Более того, открытый метод продолжает активно использоваться и поныне – достаточно вспомнить те же линии ЛЭП или троллейбусные провода. Открытое расположение проводки выгодно простейшей диагностикой обрывов, легким доступом к точке неисправности и существенно меньшей сметой расходов на монтаж и возможный ремонт.

Однако ни о какой эстетике помещений при наличии клубков змеящихся проводов на потолках и стенах и речи быть не может. Декорировать подобные "хитросплетения строительства" трудно, дорого и часто недопустимо с точки зрения пожарной безопасности. Исключения составляют разве что слаботочные провода телефонной связи и сигнализации – но и для них уже выпускаются специальные плинтуса с внутренним кабельным каналом.

Такие изделия находят широкое ремонтное применение при укладке ламината, монтаже и ремонте паркета и даже при обустройстве наливных полов. Главное – помнить, что имеется жесткое ограничение по нагрузкам укладываемых в них проводов (обычно до 24 Вольт). Стандартное электропитание в пластиковых плинтусах с кабельными каналами размещать нельзя, а тянуть кабель поверх отремонтированных стен – лишать ремонт эстетического смысла. Очевидный выход заключается в скрытом монтаже кабелей и проводов, но и с ним все обстоит неоднозначно.

Всем известно скрытое расположение проводки в домах советской постройки – силовые кабели либо попросту замуровывались в кирпичную стену, либо располагались в пазах стены бетонной. На самом деле, это вполне достойный и экономичный метод разводки электричества по жилым помещениям – если игнорировать бурный прогресс на рынке строительных и отделочных материалов, если пренебречь долговечностью и надежностью проводки.

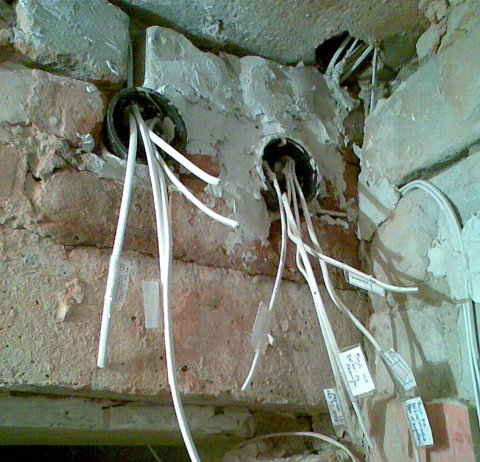

силовые кабели электропроводки в старых квартирах

Монтаж электропроводки в трубах позволяет:

  • Выполнять работу в деревянных, пластиковых и других конструкциях с опасностью в пожарном отношении;
  • Добиться функциональности кабелей на протяжении долгих десятилетий за счет их "трубной защиты";
  • Сэкономить на изоляции самих проводов – внутри труб для нее не требуется слоев, экранов, бронированных оплеток и т.д.;
  • Легко диагностировать возможную неисправность скрытой проводки и обеспечить частичную замену электропроводки без вскрытия стен и потолков, полов, перегородок и перекрытий;
  • Избежать повреждений в процессе ремонта. При извлечении замурованного в алебастр, бетон или кирпичную кладку провода вероятно повреждение изоляции либо токоведущих жил – проводка в трубах гарантирует отсутствие подобных ремонтных коллизий;
  • Токовая нагрузка на проводники внутри труб допускается выше, чем при их расположении в толще стен ввиду естественной вентиляции за счет внутренних зазоров.

Фото труб для прокладки электропроводки

Какие выбрать трубы для прокладки электропроводки – металлические или пластиковые, жесткие конструкции или гибкую гофру – зависит от материала стен, используемых отделочных материалов, токовой нагрузки и прочей ремонтной специфики.

При выборе метода, чем защитить и как расположить электропроводку, важно правильно расставить приоритеты – безопасность, надежность и ремонтопригодность обязаны превалировать над экономией и скоростью завершения проекта.

Стальная труба для электропроводки – когда в стенах актуален металл?

Прежде всего, когда стены деревянные. Короткое замыкание в толще дерева – кошмар для любого владельца и для всех жильцов деревянных строений, оно способно привести к фатальным последствиям без всяких кавычек. В любом горючем материале актуальна проводка внутри металлических труб, но в первую очередь в строениях из дерева.

проводка внутри металлических труб

Большой вес металлической конструкции, ее свойство самостоятельно проводить электрический ток приводят к необходимости выполнять работу точно по месту. Стальные трубы обязаны иметь значительный диаметр, проводники внутри них следует располагать свободно. Экономия на изоляции проводов в данном случае недопустима, каждый контакт должен подвергнуться тщательной изоляции. При обустройстве розеток и выключателей в стенах из дерева "стаканы" для их установки тоже должны быть металлическими.

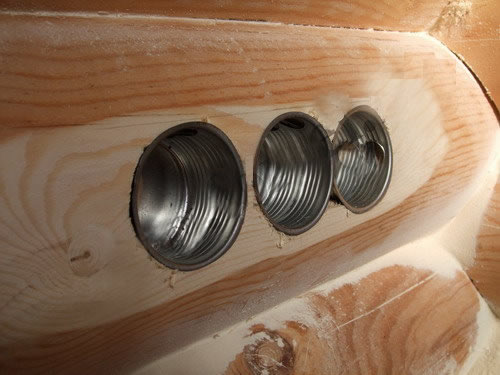

Фото металлических стаканов для розеток в деревянной стене

В домах старой постройки межэтажные перекрытия часто выполнялись из дерева, поэтому проводку между этажами в толще таких перекрытий необходимо выполнить внутри металлической трубы. Для небольших участков возможно использование гибких металлизированных гофров. Проводка в трубках из металла отличается большой стоимостью и трудоемкостью, но на опасности пожара лучше не экономить…

Труба ПВХ для электропроводки – как обстоит дело с альтернативами?

Пластиковые трубы для электропроводки в скрытом монтаже используются широко и повсеместно. Это обусловлено следующими ремонтными преимуществами, которые имеют труба ПВХ для электропроводки, жесткие ПНД "трубопроводы" и прочие изделия на пластиковой основе:

  • Коррозийная стойкость и невосприимчивость к химически активным веществам;
  • Легкость. По сравнению с металлической трубой, пластиковая легче в 5-7 раз, а это значительно упрощает монтаж, что немаловажно при высотных работах, на потолках, в местах с ограниченным доступом;
  • Возможность гибкой укладки. Пользоваться таким свойством пластиковых труб следует с осторожностью, т.к. по нормативам ГОСТ и ПУЭ расположение проводников внутри стен "должно быть прямолинейным и предсказуемым снаружи везде, где это возможно";
  • Возможна самостоятельная прокладка пластиковой защиты кабелей и проводов, причем с минимальным ремонтным опытом. Сварочные стыки стальных труб предполагают наличие специализированного оборудования и навыков;
  • Низкая стоимость электромонтажных работ и отсутствие вредных выделений в атмосферу – не лишнее качество для жилых помещений.

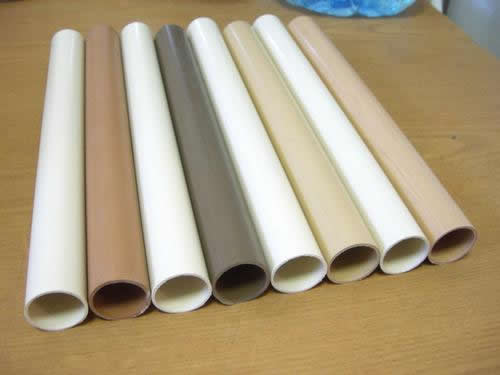

трубы ПВХ для электропроводки

Различия между типами пластиковых труб обусловлены формулой их состава. Труба ПНД для электропроводки изготовлена из полиэтилена низкого давления, она отличается наилучшими показателями стойкости к любой коррозии. Во влажной среде, для прокладки кабелей под крышей с сомнительной надежностью ПНД-труба будет оптимальна. ПВД-пластикат означает полиэтилен высокого давления, он максимально прочен к ударам и изгибам, но чувствителен к окислению и вообще воздействию газов. Полиэтиленовые трубы экономичны, но сама технология их выпуска предусматривает толстые стенки, так что дешевизна получается виртуальной.

Фото ПНД-трубы для электропроводки

Трубы из поливинилхлорида (ПВХ) выпускаются в стандартном жестком виде и в форме гофрированных гибких рукавов. Их главными достоинствами считаются прекрасная прочность, жесткость и минимальное линейное расширение при укладке и эксплуатации. Большой диапазон диаметров (от 15 до 63 мм), широкий выбор переходников и прочей фурнитуры, сочетаемость гофра и прямых труб позволяет уложить всю электропроводку в один и тот же материал. Температурная стойкость и пожаробезопасность у ПВХ-труб выше. Им не страшны перепады температур от -25 ˚C до + 60 ˚C.

В большинстве работ по капитальной замене проводки используются именно ПВХ-трубопроводы. Они оптимальны с точки зрения длительного характера эксплуатации и надежной защиты силовых проводов. В деревянных стенах следует защищать кабели металлическими трубами, в помещениях с высокой влажностью – полиэтиленовыми. При разработке электрификации сложных и/или протяженных объектов можно (и нужно!) использовать различные типы труб для электропроводки.
