Стропильная система ломаной двухскатной крыши – сложно, но возможно!

Венчать ваш дом может абсолютно любая крыша. Все зависит только от вашего решения, нужно только знать особенности всех конструкций. Поэтому в этой статье рассмотрим, что такое ломаная крыша, какая стропильная система необходима в ее случае, и, конечно же, будут даны практические советы, как сделать ее своими руками.

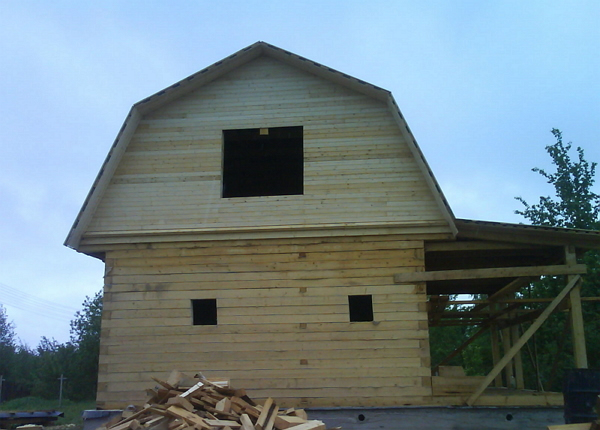

Особенности мансардной ломаной крыши и ее виды

Данный тип крыш несмотря на всю сложность строительства системы стропил является наиболее популярным, а все благодаря дополнительному помещению, размеры которого сопоставимы с площадью жилых комнат. Итак, подобные конструкции имеют массу достоинств, безусловно, главным из них является мансардное помещение. Тем более что эту площадь вполне можно обустроить под спальню или же кабинет, в общем, использовать в качестве жилого пространства.

Кроме того, дом с такой ломаной мансардной крышей всегда будет обладать большей выразительностью, иметь уникальный внешний вид и вписываться в любой пейзаж. Также следует отметить и снижение потерь тепла, а значит, получится немного сэкономить на утеплении и, конечно же, непосредственно на отоплении. По желанию можно даже обзавестись мансардной надстройкой двухуровневого типа, расчет и возведение системы стропил в этом случае будут еще сложнее, доверьте это опытным мастерам.

Теперь скажем пару слов о недостатках подобных конструкций. Прежде всего к таковым относятся некоторые сложности монтажа и расчета стропильной системы, да и к гидроизоляции предъявляются более жесткие требования. Из-за скошенного потолка стены мансарды будут низкими. Также придется устанавливать специальные окна, которые дороже стандартных. Плюс на скатах постоянно накапливается снег зимой, что негативно отражается на инсоляции помещения. Прежде чем говорить о стропильной системе ломаных двускатных и иных крыш, следует узнать обо всех их видах.

Вообще, многие люди, когда слышат словосочетание "ломаная крыша", представляют себе четырехскатную конструкцию для мансардной комнаты, однако это заблуждение.

Если брать в расчет количество наклонных поверхностей, подобные крыши бывают от одно- до четырехскатных. Наиболее примитивным вариантом являются односкатные кровли, когда крепеж осуществляется за счет стен разной высоты. Конструкцию, состоящую из двух наклонных плоскостей, направленных в противоположные стороны, соответственно называют двухскатной. Устройство следующего типа мансардной кровли подразумевает наличие вертикальной стены в одном из торцов, второй же торец дома имеет те же изломы, что и боковые скаты. Данная конструкция более легкая, что, несомненно, является плюсом. Наиболее же сложный вариант – четырехскатная крыша, причем трудности возникают не только на стадии монтажа, но и при расчетах. Однако она имеет самый изысканный внешний вид, да и наименьший вес.

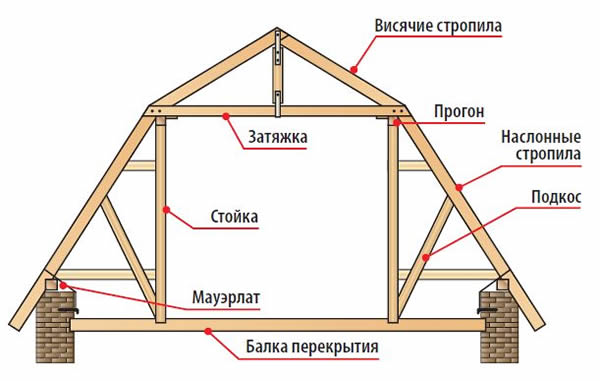

Особенности стропильной системы

Найти фото стропильных систем ломаной двухскатной крыши сегодня довольно просто, достаточно всего лишь воспользоваться благами цивилизации, а именно, интернетом. Но по одним только картинкам сложно уловить все нюансы, так что рассмотрим их более подробно. Итак, в основном в качестве строительного материала в данном случае используют древесину, а она, как известно, боится огня, термитов, подвержена плесени и гниению. Правда решить эти проблемы можно очень просто, достаточно только обработать дерево специальными средствами, которые легко найти на прилавках специализированных магазинов.

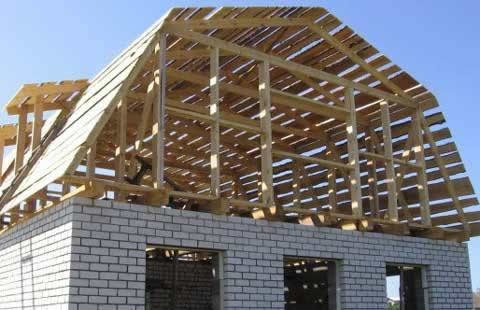

При монтаже расчет шага обрешетки производится в зависимости от материалов кровли. Так, например, если он будет жестким, то расстояние составит около 30 см. Для мягкой же кровли предпочтительнее использовать сплошную решетчатую конструкцию с величиной шага в пределах трех сантиметров. Также уделите должное внимание вентиляционной системе, ведь она способствует увеличению эксплуатационного срока дерева. Практическую сторону монтажа рассмотрим подробнее.

Монтаж стропильной системы мансардной ломаной крыши

Теперь же от слов перейдем непосредственно к практической части. Конечно же, этот процесс легким не назовешь, и если есть возможность, то лучше довериться профессионалам. Но, в принципе, при желании можно все сделать и самостоятельно.

Как сделать монтаж стропильной системы мансардной ломаной крыши - пошаговая схема

Шаг 1: Проект и расчеты

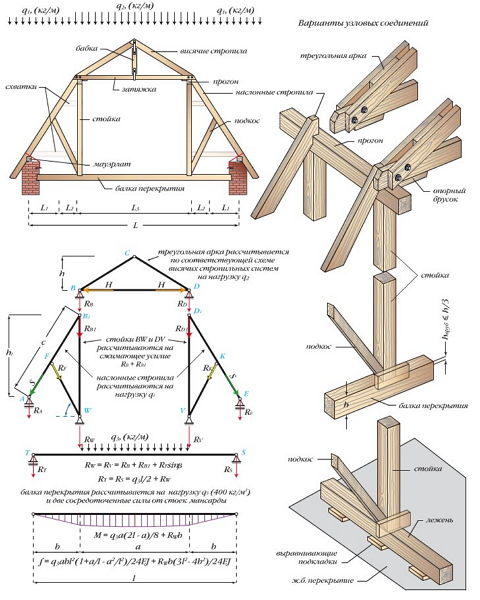

Безусловно, любой вид строительных работ начинается с подбора материала. Кровельные работы не исключение, так что производится расчет стропильной системы выбранной ломаной крыши, двухскатной конструкции или любой другой. Причем на данном этапе следует как определиться с количеством строительного материала, руководствуясь геометрическими параметрами мансардной ломаной кровли, так и рассчитать ее несущую способность. В последнем случае следует учитывать все, начиная с массы непосредственно строительного материала и заканчивая возможными нагрузками. Сегодня в интернете можно найти специальные программы, которые произведут нужные подсчеты, но только следует учитывать все факторы – любая, даже самая маленькая ошибка может значительно усложнить работу.

Шаг 2: Подбор материалов

Итак, расчет произведен, можно ехать в магазин и закупать все необходимое. Кроме деревянных балок понадобятся еще и крепежи, которые будут фиксировать стропильные ноги между собой и крепить их к мауэрлату. Схему расположения фиксирующих элементов можно увидеть на наших фото. Учтите, что все элементы должны быть только высокого качества. Наличие дефектов, даже самых незначительных, не допускается, так как эта конструкция весьма ответственная.

Шаг 3: Монтажные работы
